Schifflechner Maschinenbau GmbH

Ihr Zuverlässiger Partner
Wir stehen für Präzision und Qualität Und das seit 20 Jahren
Wir sind zertifiziert nach ISO 9001 denn Qualität wird bei uns groß geschrieben
Wir sind ein Ausbildungsunternehmen Interesse? Wir freuen uns auf Deine Bewerbung!

Das Unternehmen

Gegründet 1997 durch die Metallbaumeister Martin Posch und Christian Schifflechner entwickelte sich unser Unternehmen kontinuierlich zu einem innovativen und hochmodern ausgestatteten Maschinenbaubetrieb. Heute zeichnen wir uns aus durch kundenspezifische Komplettlösungen inkl. Anwendungsberatung,  Berechnung und Konstruktion sowie Einzel- und Serienfertigung bis hin zur Endmontage.

Mit 15 qualifizierten und motivierten Mitarbeitern erfüllen wir die hohen Anforderungen unserer Partner in den Bereichen Maschinen- und Anlagenbau. Als Zulieferer namhafter Firmen im In- und Ausland stehen wir für Präzision und Qualität. Termintreue und Kostensicherheit sind für uns selbstverständlich. Der Neubau unseres Verwaltungs- und Produktionsgebäudes bei Waging am See im Jahre 2005 bietet uns optimale Bedingungen hinsichtlich Ausstattung, Auftragskapazität und Workflow. Im Jahr 2012 wurden unsere Produktionskapazitäten nochmals erweitert sodass wir aktuell auf 1.300 qm produzieren können.

Unsere Leistungen

Ausgehend vom Produktionsstandort Waging am See (zwischen München – Rosenheim – Salzburg) produziert die Schifflechner Maschinenbau GmbH für namhafte Partner im In- und Ausland. Unser Fokus liegt dabei auf der Konstruktion im  Maschinenbau und der CNC Bearbeitung (Drehen, Fräsen, Bohren, Messen). Neben der Produktion und Fertigung im Bereich Maschinen- und Anlagenbau bieten wir unseren Kunden auch die Montage, Inbetriebnahme und Service der Anlagen an.

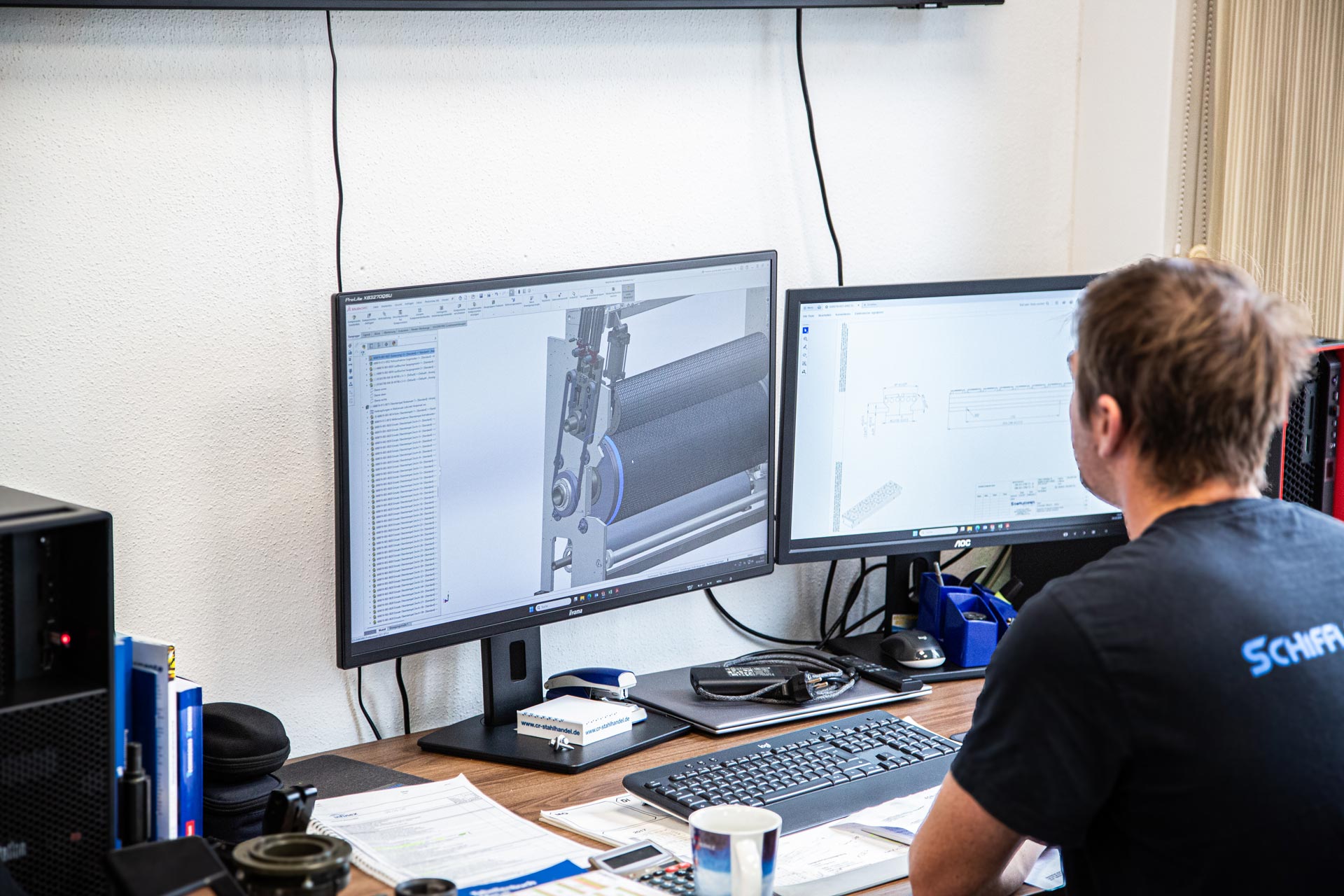

Konstruktion

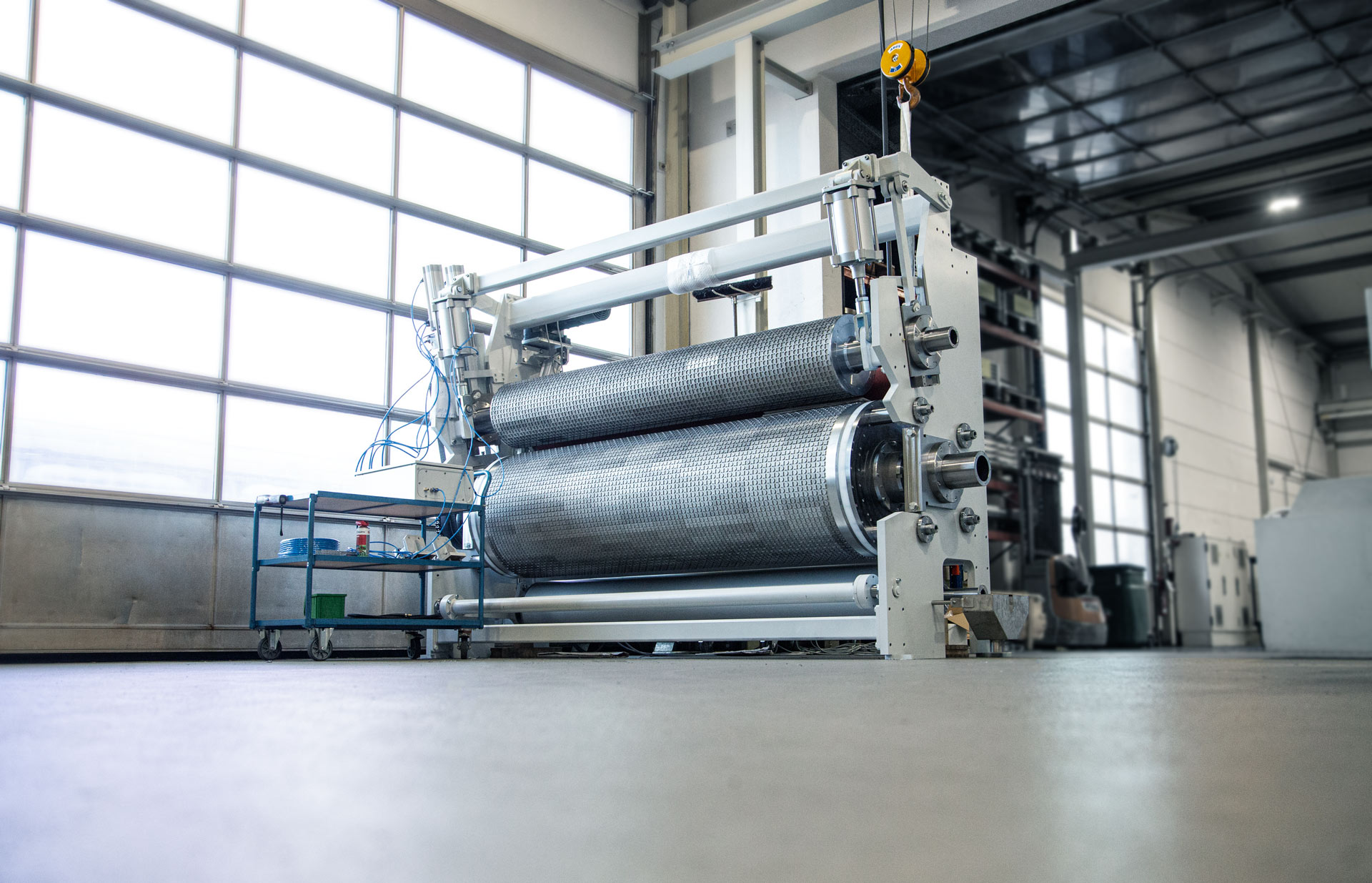

Maschinenbau

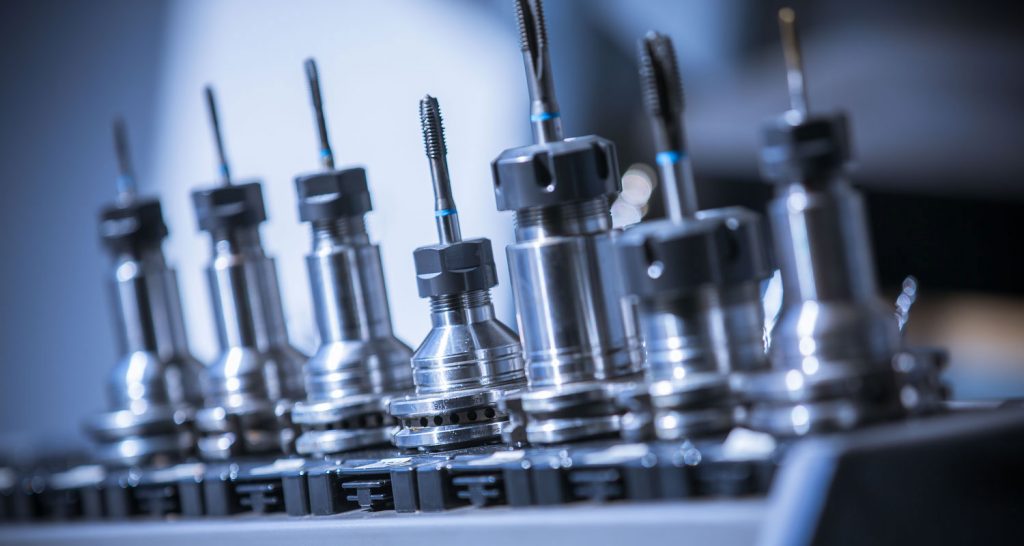

CNC-Bearbeitung

Ausbildungsstätte

Maschinenpark

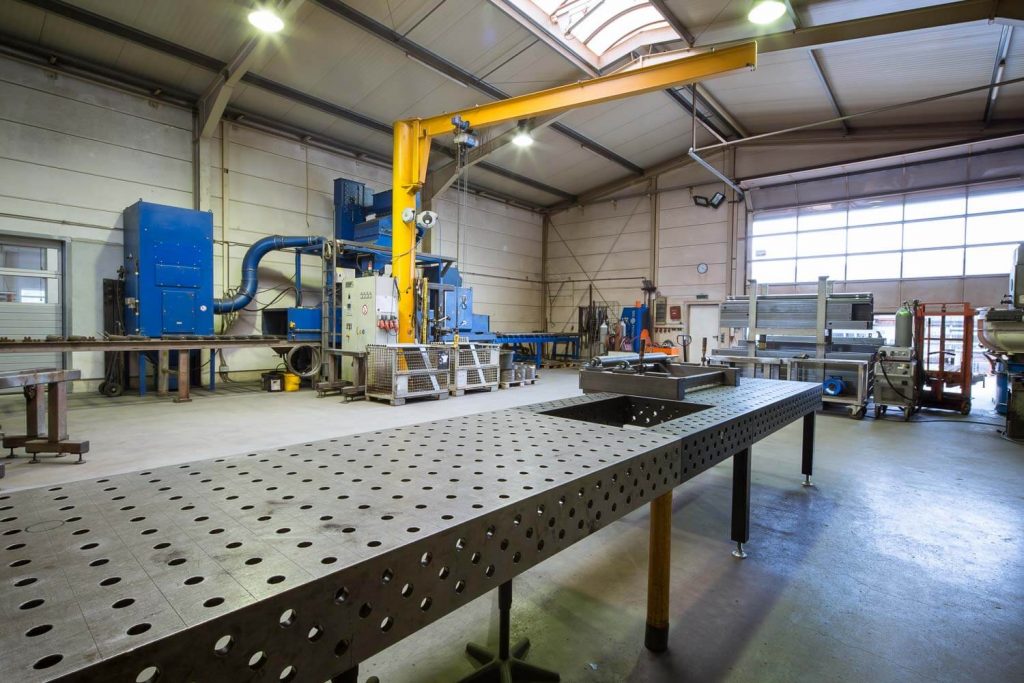

Mit unseren Präzisions- und Hochleistungsmaschinen realisieren wir flexibel die Anforderungen unserer Kunden. Dabei ist es uns wichtig, unseren Maschinenpark laufend zu modernisieren. Der Maschinenpark verteilt sich auf drei Produktionshallen in den Bereichen CNC-Bearbeitung, Stahlbau und Montage.

Schweißen

MAG Rehm RP363Leistung 360 Ampere
MAG Rehm ARC 450Leistung 450 Ampere
MAG Esab LKB 265Leistung 265 Ampere
MIG Rehm Mega Puls 400Leistung 410 Ampere
WIG Rehm 330 AC/DCLeistung 330 Ampere
WIG Rehm 210 AC/DCLeistung 210 Ampere
WIG EWM 160 ACLeistung 160 Ampere
Plasma Rehm RTC 151Leistung 150 Ampere
Bolzenschweißen
SoyerGewindebolzen bis M8

Spinner TC 110

Spitzenweitemm1500
Dreh-Ø max. zwischen Spitzenmm500
Standardfutter-Ømm315
Leistung max. Hauptspindel bei 100% (40%) EDkW26
Drehmoment Hauptspindel max. 100% (40%)EDNm1030
Drehzahl max. Hauptspindelmin-13200
Drehmoment Frässpindel max. bei 100% (40%) EDNm40
Kühlmitteldruck max. durch Spindelbar20
Drehzahl max. Frässpindelmin-14000
Verfahrweg Y-Achsemm±50
LünettemmØ 250
WerkzeugmagazinAnz.12
Steuerung SIEMENSTyp840 SL
Spindeldurchlass (max. Stangendurchmesser)mm110
Teilelänge max.mm1500

Spinner TC 400 – 52 MC

Spitzenweitemm500
Dreh-Ø max. zwischen Spitzenmm280
Standardfutter-Ømm160
Leistung max. Hauptspindel bei 100% (40%) EDkW19
Drehzahl max. Hauptspindelmin-15000
Drehzahl max. Frässpindelmin-14500
WerkzeugmagazinAnz.12
Steuerung SIEMENSTyp840 SL
Spindeldurchlass (max. Stangendurchmesser)min-150

Boehringer DUS 800, zyklengesteuert

Spitzenweitemm4000
Umlauf-Ø Schlitten OBENmm820
Dreh-Ø max. zwischen Spitzenmm500
Standardfutter-Ømm500
Leistung max. Hauptspindel bei 100% (40%) EDkW37
Drehzahl max. Hauptspindelmin-11600
Reitstockmaunell
LünettemmØ 800
Werkzeugmagazinmanuell
Steuerung SIEMENSTyp 810
Spindeldurchlass140
Teilelängemm4000
DreibackenfutterØ500
PlanscheibeØ800

Hermle C40 dynamic, 5-Achsen

SteuerungiTNC530Heidenhain
Verfahrwegx850 mm
z500 mm
y700 mm
NC RundtischØ 420 mm
Arbeitsbereich
X-Achse (Längsachse)mm850
Y-Achse (Querachse)mm700
Z-Achse (vertikalachse)mm500
max. Tischzuladungkg6000
SteuerungiTNC530
Hauptantrieb
LeistungkW32
Drehzahlbereichmin-110.000
Werkzeugplätze36 Fach
Vorschubantrieb
Eingangsgeschwindigkeit60m/min.

Hermle U740, 5-Achsen

SteuerungiTNC530Heidenhain
Verfahrwegx740 mm
z500 mm
y500 mm
NC RundtischØ 600 mm
Mit Schwenkkopf
max. Tischzuladungkg300
Hauptantrieb
LeistungkW32
SpindelUmdrehung / min12.000
Werkzeugplätze28 Fach
Vorschubantriebm/min.30

Mikron UM 900

SteuerungiTNC426Heidenhain
Verfahrwegx=900 mm
z=500 mm
y=600 mm
Arbeitsbereich
X-Achse (Längsachse)mm900
Y-Achse (Querachse)mm630
Z-Achse (Vertikalachse)mm500
Aufspannfläche Starrtischmm1100 x 600
max. Tischzuladungkg500
SteuerungiTNC426
Fräskopf
maueller SchwenkkopfStandard
horizontal – vertikalStandard
Hauptantrieb
LeistungkW11
Drehzahlbereichmin-16.300
Getriebe4Stufen
Drehmoment800nm
Werkzeugplätze22fach
Vorschubantrieb
Eingangsgeschwindigkeit15 m/min.

QUASER MV204

SteuerungiTNC530Heidenhain
Verfahrwegx=1270
z=610
y=700 mm
Arbeitsbereich
X-Achse (Längsachse)mm1270
Y-Achse (Querachse)mm700
Z-Achse (Vertikalachse)mm600
max. Tischzuladungkg500
SteuerungiTNC530
Hauptantrieb
LeistungkW25 kw
Drehzahlbereichmin-112.000
Werkzeugplätze30fach
lKZ20 bar
Vorschubantrieb
Eingangsgeschwindigkeit30 m/min.

Matec 50HV, 6-Achsen

SteuerungiTNC530Heidenhain
Verfahrwegx=4000 mm
z=1300 mm
y=1000 mm
max. Tischzuladungkg5000
Hauptantrieb
LeistungkW68 kw
Drehzahlbereichmin-18000
Werkzeugplätze64 fach
lKZ80 bar
Vorschubantrieb
Eingangsgeschwindigkeit30 m/min.

Bohren

Alzmetall AB40Bohrleistung 50 mm
Danumeric 440 CNCBohrleistung 40 mm

Messen

MitutoyoLH-600C/CG
MitutoyoCrysta-Plus M574
